PLC教程
- PLC是自動化設備中實現自動化邏輯處理的最常用的核心器件。
- PLC是Programmable Logic Control的縮寫，即可編程邏輯控制。
- 本教程來自本企業內部，重在實際操作。
- 本教程要求學員：
- 具有最基本的電氣控制知識
- 致力于通過PLC實現設備控制自動化
1. 理解PLC是如何對外進行控制的？
下面通過一個試驗來說明PLC如何對外進行控制的。
準備以下部件：
- 蜂鳴器
- 開光電源
- 點動按鈕
- PLC
- 編程線路
- USB轉串口模塊
- 編程電腦
- PLC編程軟件
按照下圖進行接線：
測試：
- 反復用一根導線短接/斷開Y1與COM的連接，觀察它與蜂鳴器鳴叫之間的關系。
- 在沒有加載程序的情況下，按“點動開關”，觀察蜂鳴器是否有鳴叫。
- 加載使蜂鳴器鳴叫的程序，觀察蜂鳴器是否有鳴叫。
- 加載按鈕觸發鳴叫的程序，觀察按鈕觸發與蜂鳴器鳴叫之間的關系。
編程前的準備：(以三菱PLC為例)
- PLC
- 編程電腦
- 編程線纜（連接編程電腦與PLC）
- 開關電源
- USB轉串口模塊
- PLC編程軟件
- PLC手冊
下載軟件：
通過PLC編程軟件下載程序
編程語言：
編程語言
2. 理解基于“狀態遷移”的編程思想：
核心思想：用“狀態遷移”描述被控制對象的動態過程
- 【狀態】
- 【狀態遷移】
- 【狀態遷移的觸發條件】
兩種編程方式：

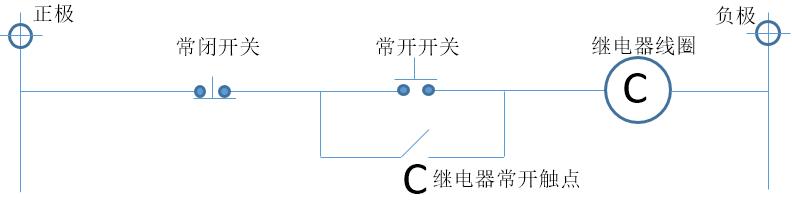

- 要實現如下點動開關鎖定功能：
- 采用類似以上布線的方式編寫
- 采用狀態步的方式編寫
核心思想理解：
-
以人為示例
- 【狀態】人的“狀態”：嬰兒, 學前班學員, 小學生, 初中生, 高中生, 大學生, 畢業生, 正式職員
- 【狀態遷移】嬰兒 > 學前班學員 > 幼兒園 > 小學生 > 初中生 > 高中生 > 大學生 > 畢業生 > 正式職員
- 【狀態遷移的觸發條件】
- 嬰兒 > 學前班學員：大于2歲，小于3歲
- > 幼兒園：大于3歲，小于6歲
- > 小學生：大于6歲，符合9年義務教育條件，本地法規
- > 初中生：小升初考試，符合9年義務教育條件，本地法規
- > 高中生：中考，分?jǐn)?shù)線
- > 大學生：高考，分?jǐn)?shù)線
- > 畢業生：大學畢業考試，答辯
- > 正式職員：實習合格，聘用
機器的“狀態遷移”理解
以“光纖剝皮機”為示例
| 狀態遷移過程 | 光纖頭感應 | 固定夾頭氣缸 | 活動夾頭氣缸 | 剝皮氣缸 | 吹氣閥 | 剪刀進給氣缸 | 剪切氣缸 | 切開口氣缸 |
| 初始復位 | off | 開 | 回 | 向前歸位 | 閉 | 右退 | 開 | 左退 |
| 插入光纜頭 | on | |||||||
| 光纜夾頭夾緊 | 出 | 出 | ||||||
| 活動夾頭退:剝外皮 | 退 | |||||||
| 吹氣開 | 吹 | |||||||
| 剪刀進給 | 左進 | |||||||
| 剪刀合: 切卡弗龍包層 | 閉 | |||||||
| 剪刀開 | 開 | |||||||
| 剪刀退 | 右退 | |||||||
| 吹氣停 | 閉 | |||||||
| 開口刀進: 外皮開口 | 右進 | |||||||
| 開口刀退 | 左退 | |||||||
| 光纜夾頭松 | 回 | 回 | ||||||
| 光纜夾頭復位 | 向前歸位 | |||||||
- 【狀態】光纖剝皮機有14個“狀態”（參見上面表格的第一列）
- 【狀態遷移】參見上面表格
- 【狀態遷移的觸發條件】
- 初始復位 > 光纜夾頭夾緊：當“插入光纜頭”，使“光纖感應頭”感應狀態由off變?yōu)閛n，將觸發光纖剝皮機的狀態由“初始復位”狀態，過渡到“光纜夾頭夾緊”的裝填。。。
- > 活動夾頭退:剝外皮：夾頭鎖緊感應開關
- ...
PLC為什么普及？
俗話說，不怕不識貨，就怕貨比貨。
現在就通過“貨比貨”來認識PLC。
要實現設備控制上的“自動化”功能，常用手段無外乎以下幾種：
- 繼電器：完全靠眾多繼電器之間的連線關系實現邏輯，一旦實際需求的邏輯出現變化，就要變更繼電器之間的連線，因此靈活性非常差，適合邏輯非常簡單、成本低的設備。
- 單片機：需要設計PCB，以及單片機軟件，存在開發者門檻高（要求開發者有電子線路設計、PCB布板、C語言以及單片機等知識），以及設計周期長（從PCB設計，到PCB制作、焊板、調試、改版、軟件聯調等，需要較長的時間）的挑戰，但一旦完成開發，則具有成本低、智能控制與仿制門檻高的特點，適合批量大、成本極低、體積極小與智能化的場景。
- 工控機+控制板卡：需要開發者有電腦端應用程序開發的經驗，要了解實時控制的編程技術，因此開發門檻高，同時成本高，用于大型復雜的設備，或者對過程數據的存儲具有要求的設備。
- PLC：相比以上幾種常見控制方式，PLC控制具有編程簡單、控制靈活、實時性快、抗干擾強、開發周期短、接線簡單與成本適中，是大多數自動化設備的首選。
