產品： 點擊觀看 視頻演示
- 名稱: 3D干涉儀
- 型號: COSIN
簡介：
- 3D干涉儀是光纖連接器與光纖跳線生產的測試設備,其中光纖高度的量測單位是納米,因此本儀器是具有納米級量測能力的極高精度設備,是綜合高端光機電軟件的高科技產品.
- 原來中國一直依賴進口,現在天海泰達徹底改變這種局面,并以更貼近生產需求的定制化功能,贏得客戶青睞,出口海外.
- 2017年喜獲來自上市公司"深圳杰普特"的13臺3D干涉儀的采購訂單, 圖為安裝與調試現場:
用途：
- 測量光纖連接器端面的形貌參數（納米級）：
- 用于測量研磨光纖連接器的三維形貌
- 提取曲率半徑 (ROC)
- 提取頂點偏移 (Apex Offset)
- 提取光纖高度
- 提取APC光纖連接器的研磨角度
- 提取APC光纖連接器定位鍵的角度
- 附加測試:
- 同心度, 陶瓷孔徑
- 粗糙度, 劃痕深度統計
- 球面度
- 拋光面積比例
- CpK,良率
- 3D表面任意選擇的兩個點的間距與高度差
性能特點：
- 測試速度快: 測試速度最快可達0.3秒
- 同心度測試: 能夠檢測陶瓷插芯的同心度
- 研磨工藝診斷：根據測試值與統計規律，指導優化研磨工藝
- 遠程監控: 可遠程監控干涉儀的測量數據
- CpK統計: 根據測試的歷史記錄, 自動計算CpK, 以業界普遍采用的量化方式評估品質水準
- 頻率分析: 以頻率圖表的形式，顯示被測量值的中值與波動范圍
- 不良率統計: 實時統計不良率, 每完成一次測試, 就刷新不良率并顯示出來
- 頂點分布統計: 將頂點偏移的歷史記錄, 以頂點矩陣的形式集中顯示出來, 直觀地反應頂點偏移的分布特點
- 曲率/頂偏/纖高的變化折線圖: 以曲線的形式顯示各測量值的變化規律
- 測試報表集中生成功能: 可以在完成一批測試之后，再逐個輸出每次測量的3D報表，極大地提高了效率
- 數據保存容量: 采用數據庫格式，以最安全的方式,可累計保存十年的測試數據
- 搜索引擎: 采用數據庫搜索引擎，可以按照客戶、訂單、日期、結果、范圍等快速的檢索歷史測量記錄
- 定制3D報告模版: 可以自行定制報告模版，比如，添加Logo，修改顏色，字體，背景，布局等
- 三維測量: 可以測量3D模型上任意兩點之間的距離與高度差，以便精細地對三維形貌進行分析,比如劃痕深度,污漬寬度等.
- 三維剖切: 可以對纖芯端面的三維模型,進行不同角度的剖切，方便深入地觀察研磨表面的形貌特征
- 界面: 頁面各個視窗大小可由用戶自行設置. 在同一個界面上集中顯示了干涉環，3D，測試結果, 標準, 規格等所有相關信息, 相對于彈出式對話框的界面形式, 直觀便捷.
- 保存三維圖像: 可以保存測量之后的3D模型, 后續可以打開保存的3D 模型
- 校驗鈕外置: 將校驗鈕布置在前面板上, 相對于側面內埋式的校驗鈕, 校驗調節方便快捷
- 夾具質量評估: 在完成校驗之后, 自動給出夾具的壽命的量化評估, 便于客觀地把握夾具的壽命與品質.
- 自動測試: 在插入待測產品之后自動啟動測試, 無須額外的按鍵或者鼠標操作, 提高了效率

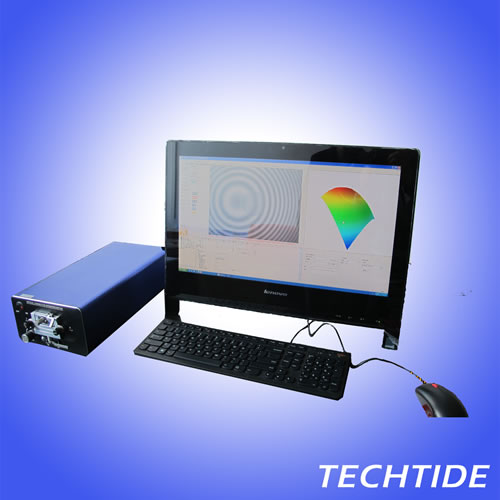

實物圖片：
