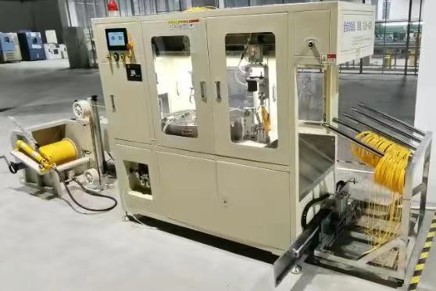

• 名稱: 光纜自動裁切扎線機
• 型號: TD-18Autobinding

---

目錄

• 用途
• 優點
• 技術參數
• 視頻

• 用于線纜光纜的裁切，繞線和扎線。將繞在料筒上的線纜展開，按照設定的長度 與數量，裁切成段，然后自動繞線并扎線，完成后機械手自動掛于掛線架。
• 將繞在料筒上的光纜展開，按照設定的長度 與數量，裁剪成段，然后收卷成盤。

• 自動化程度高: 自動完成從原料到成品的整個作業過程，包括長度計量，計數，放線，切斷及盤繞，捆扎和擺放，是全過程自動化、無需人工值守的裁纜機。
• 長度計量精度高:編碼器和步進電機同時計長比對，差異超過設置預警值時即刻報警。
• 效率高:以50米長度為例，平均單根裁切和扎線綜合時間在35秒以內。
• 線纜不受拉力:同步機構使送料與收料速度平衡，同時避免線纜特別是光纜受到額外拉力。
• 扎線整齊美觀繞線可設置首段和尾端預留長度，扎線后外觀整齊美觀。
• 操作簡單與靈活:觸摸屏控制，可在一個界面，完成裁切長度，裁切數量，牽引速度等設置。
• 功能豐富: PLC與觸摸屏控制，可實現更多功能。如在裁切過程可在任意設定長度位置暫停，以便標識光纜。
• 切斷完全可靠:獨特的切斷結構（獲專利），能可靠而徹底地切斷纖細而脆硬的纖維絲。
• 保護光纜:最大限度地減少作業過程中對光纜的外應力（縱向拉伸與橫向剪切）
• 用途廣泛:亦可用收料盆收纜，可以裁切室內￠2￠3單雙芯軟光纜

• 電壓：220V AC，50/60Hz
• 功率：2.2KW
• 牽引速度：0-2m/s 可調
• 長度控制精度：0.3%
• 長度分辨率：2mm
• 光纜規格： Ф2.0 -Φ4.0mm單芯/多芯光纜
• 尺寸長3000 x 寬1200 x 高1600mm
• 放料最大承受重量: 50KG
• 凈重：1.2T
