• 名稱: 陶瓷插芯自動注膠機
• 型號: TECH-IN200C

• 用于光纖連接器制造過程中陶瓷插芯注膠, 注膠效率高, 注膠量控制準確, 適用于大批量生產光纖連接器生產廠家.
• 查看視頻演示

• 全中文編程教導盒, 操作簡單, 易學易懂, 彈指間輕松完成任何3D圓弧,圓形,點,線點膠路徑點膠.
• 設備機身零件全部采用CNC一件加工有效保證X/Y/Z的一致性傳動精度.
• 機器采用鋁型材材料, 機身重量輕, 傳動結構采用單條直線導軌傳動.
• 點膠程序可通過U盤和教導盒上/下載和復制程序/膠量大小,粗細,速度,點膠時間, 路徑可任意意設定.
• 膠桶用PTC 加熱和溫控系統, 保證膠水不受工作環境溫度影響, 保證膠水注膠過程粘滯性穩定.
• 注膠機和注膠夾具真空負壓系統, 保證膠水深度注入插芯125um孔中.
• 注膠效率高, 平均每秒中可完成一個插芯的注膠.精密的注膠夾具, 可在數秒內完成100只插芯的矩陣擺放.
• 點膠平臺采用直線位移三軸機器人，實現x、y、z方向的運動。
• 本機器具有全中文操作界面，易學易用、操作簡單。
• 軟件具有畫點、直線、多段線、三維圓弧(空間圓弧)、圓、跑道、距形、涂布、自動圓角、不規則三維樣條曲線等圖形元素；豐富的手工教導功能及圖形預覽功能。
• 程序可進行區域陣列復制，偏移操作，批量編輯，單步運行，I/O輸入輸出等功能。
• 具有加熱、手動點膠、自動點膠、帶真空（選配）等功能
• 可方便實現對針操作，在使用過程中無需重新設定程序等，傻瓜式操作，方便一線操作者掌握使用。
• 具有自動執行、自動復位、產量設定、加工時間計時器等功能
• 可根據需要方便切換和適應5CC~30CC之間的各種針筒。

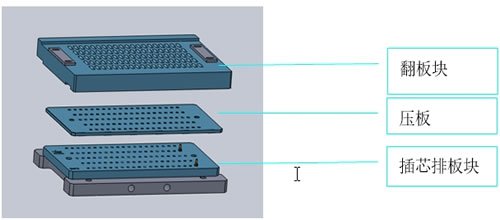

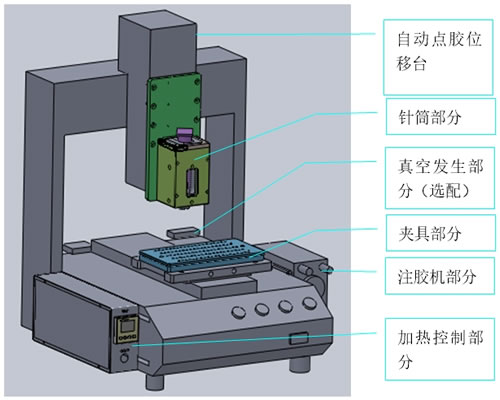

• 【組成部分】包含三個部分: 翻板塊，壓板，插芯排版塊(參見下圖)
• 【規格】2.5mm插芯: 100孔; 1.25mm插芯:200孔

【用途】實現在線調試與編程(參見下圖).

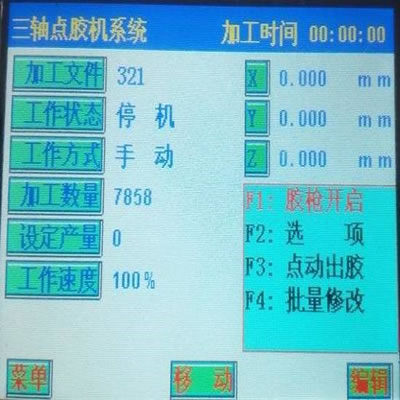

點膠機手持操作板開機自檢后的初始畫面.

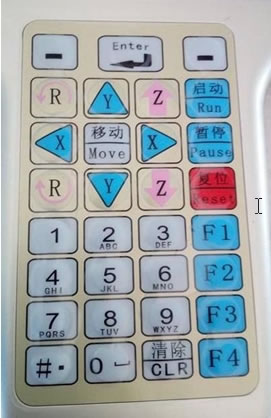

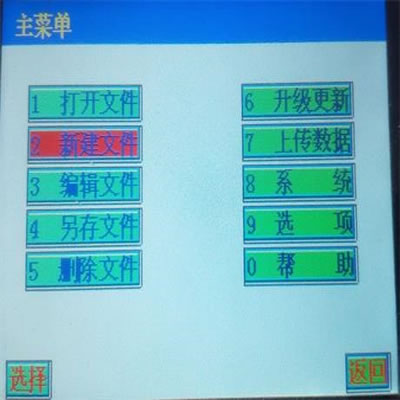

按面板左上角的"-"鍵進入主菜單，選新建文件（或者打開已有的文件）.

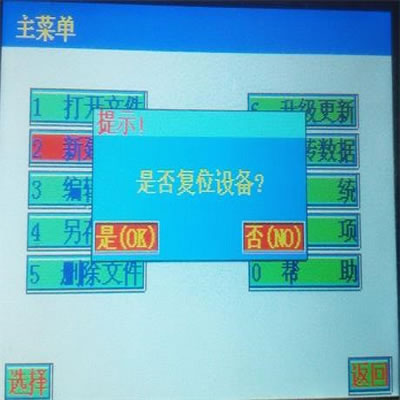

新建文件提示畫面,選擇＂是＂復位設備

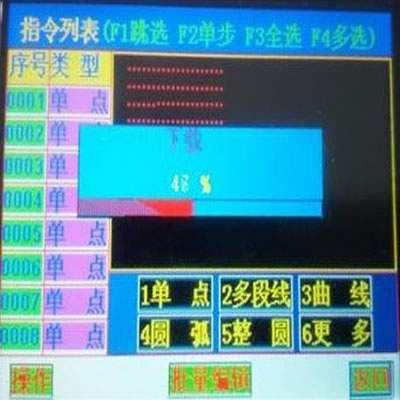

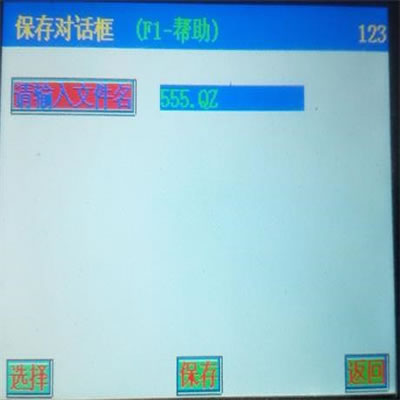

輸入文件名，按＃號鍵可輸入英文字符，保存后進入指令列表畫面.

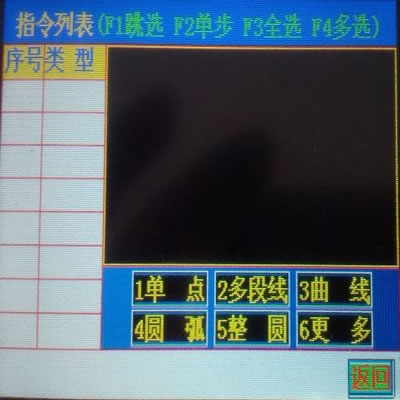

指令列表畫面，按面板上"1"選單點．進入點坐標畫面(若采用多段式點膠:按面板上面"2"鍵選多段線).一般使用單點點膠

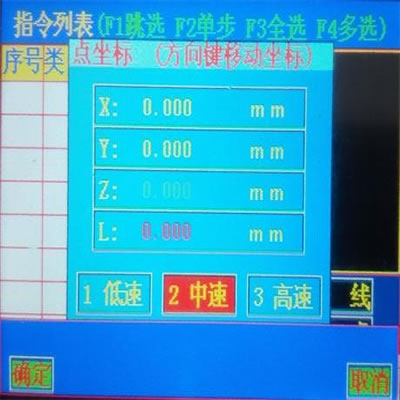

第一個點定位畫面，先點面板"2"鍵選擇中速（初次使用請勿選擇高速，以免誤操作弄壞針頭或被點膠產品．）

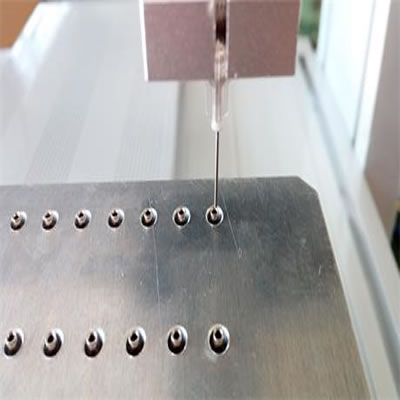

按方向鍵（Ｘ／Ｙ）,針頭移到第一個點(左上角插針)正上方.

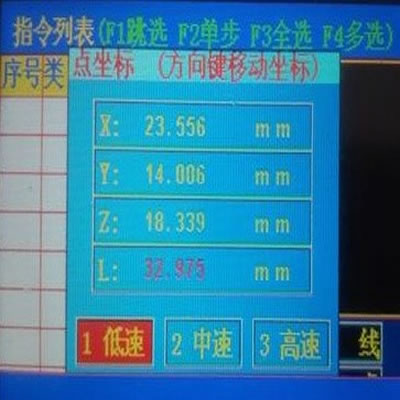

按 "1"鍵選擇低速，按方向鍵（Ｚ）對針頭位置進行微調并使針頭平齊插芯上表面（如步驟7圖），記下Z值（比如18.339），若需要針頭伸入插針的深度為1.8毫米，則調整Z值大約為（18.339+1.8=20.139）調整好后選確定回車鍵．

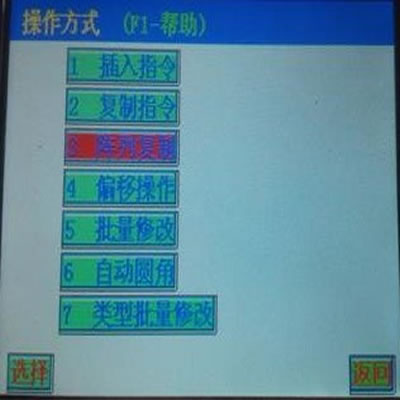

選擇＂操作＂進入操作方式畫面．選陣列復制,進入陣列復制操作畫面

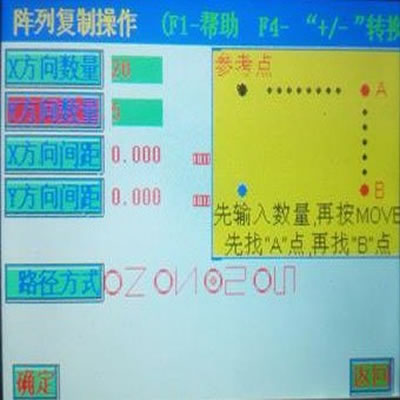

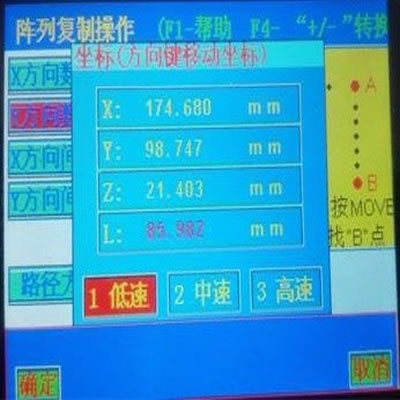

按方向鍵(Y)上下選擇參數項,Ｘ方向數量輸入Ｘ行數量，Ｙ方向數量輸入Ｙ行數量，X方向間距按操作面板上按鈕"移動",彈出A點定位.

按面板2鍵選擇中速，按Ｚ↑鍵退出針頭，再按Ｘ鍵移動針頭.

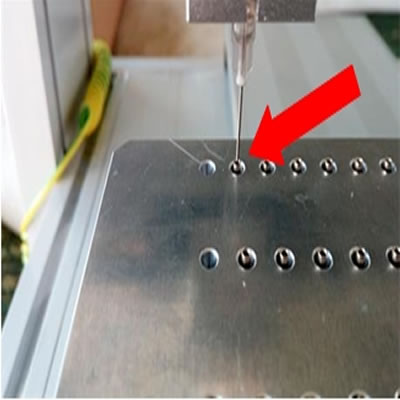

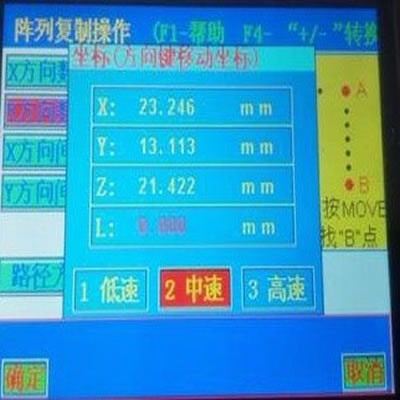

將針頭移到右上角（Ａ點），按X\Y鍵微調對正，按前面步驟8確定深度。然后點擊確定按鈕

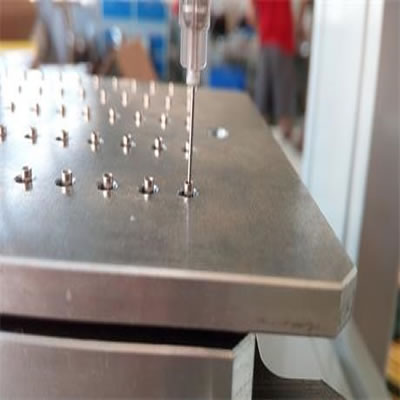

程序自動彈出移動到B點對話框，如步驟11將針頭再移動到B點.

同樣按步驟8確定好深度。再點擊確定，確定好后自動增加100個陣列點

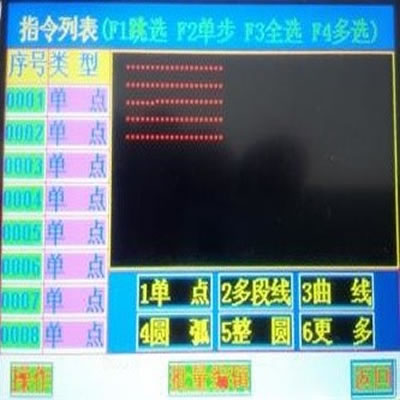

在操作面板Ｆ３全選，再按中間的"回車鍵"進行批量編輯.

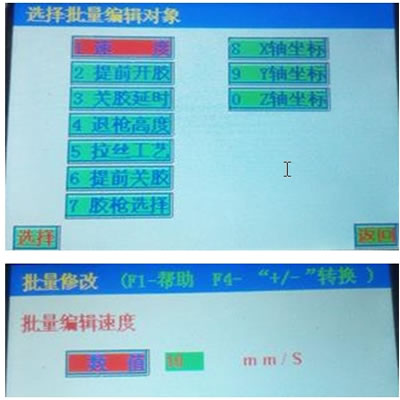

在批量編輯畫面選擇速度，可以批量編輯針頭移動速度,速度一般為50MM/S．~100MM/S

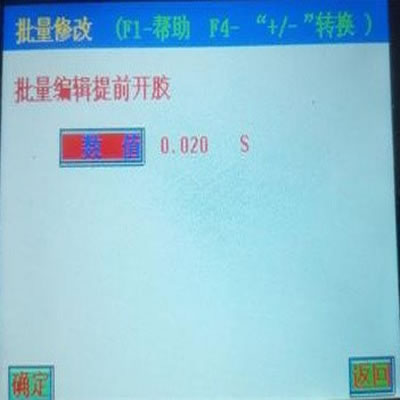

選擇提前開膠或關膠延時可以設定提前開膠（提前開膠表示注射膠水使用的時間），一般為1S左右和關膠延時（關膠延時表示膠水注射完畢后停留多少時間機器再抬起移動下一點），一般為0.2S左右(開膠時間與關膠延時視情況設定).退槍高度設定為4MM

全部設定好后，選擇返回，文件參數自動保存下載．回到初始畫面．

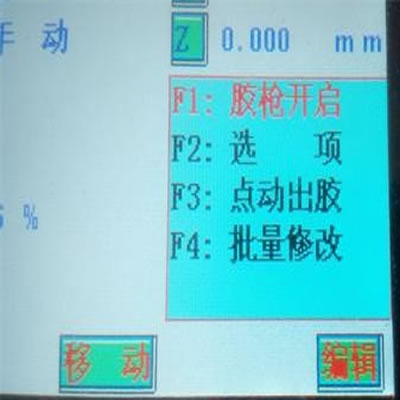

在初始畫面，按Ｆ１－Ｆ４進行參數修改

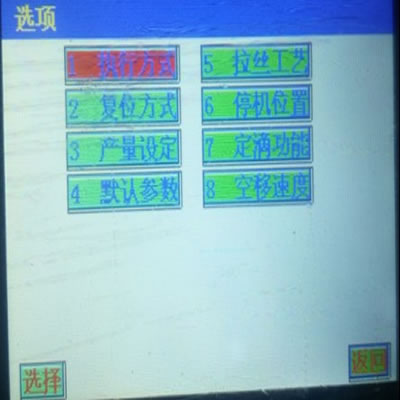

特別注意，必須按Ｆ２進入選項畫面進行參數修改，必須修改執行方式、復位方式，另產量設定里面不可以設定產量值防止到量報警，停機位置為原點0,0,0,定滴功能密碼為1234，建議不設置定滴功能

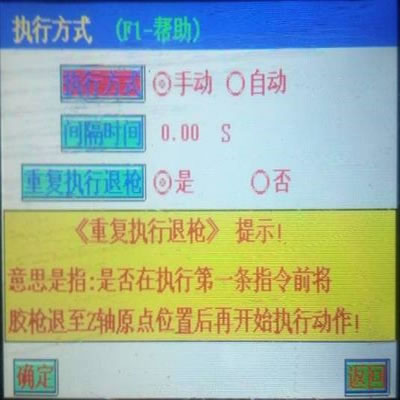

執行方式畫面，設定如圖。執行方式設定為手動，重復執行退槍設定為是.

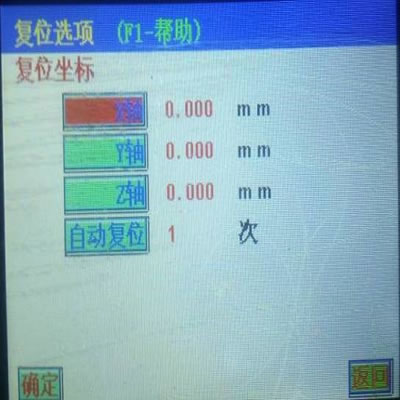

復位選項畫面，如下圖所示。復位設置為原點0，0，0，自動復位設置為1次

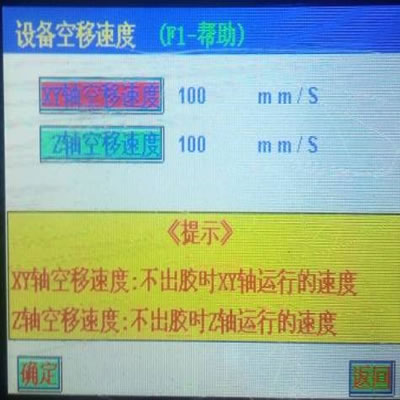

空移速度，建議設定為50~100

以上設置完畢，就可以開始點膠了。（對于配置真空的機型，需要在點膠過程中加入真空，參考加真空說明）
