產品：
- 名稱: 光纜自動裁剪機（又稱裁纜機）
- 型號: TD-18A
用途：
- 用于光纜(或類似物料)的裁剪，將繞在料筒上的光纜展開，按照設定的長度與數量，裁剪成段，然后收卷成盤。

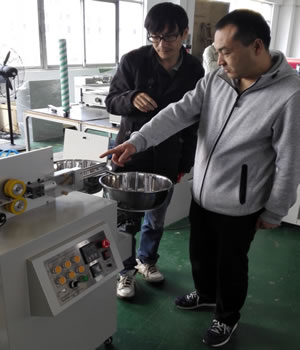

- 右圖為來自西安的客戶在學習操作. 該機型自投入市場已有十年, 累計銷售達500多臺, 客戶遍布全國各地, 以及包括土耳其、墨西哥、韓國、緬甸、臺灣等在內的海外市場, 以其性能穩定、計量準確、效率高贏得客戶的好評。
突出優點：

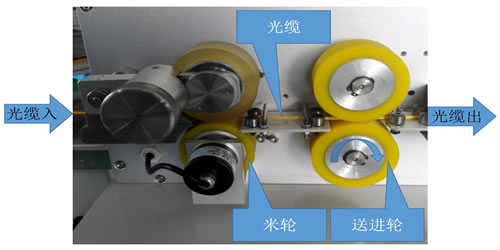

- 【計長精度】 添加了一個專門用于長度計量的"米輪", 代替依靠送進輪的旋轉圈數來計量長度的模式, 可以避免光纜送進"打滑"導致的計量誤差.
所謂"打滑"就是這樣一種工作狀態: 由于某種原因光纜受到較大的送進阻力, 導致送進輪雖然在"旋轉", 但光纜并沒有被送進, 也就是送進輪旋轉圈數雖然增加了,但是光纜的實際送進長度并沒有增加, 這種情況下"數"送進輪的圈數, 就會產生長度誤差.
- 【切刀壽命】采用特有的專利技術, 具有刀口間隙為零, 磨損自補償?shù)墓δ? 可以保證2年免維護.
- 【張緊導軌與傳感器】光纜張緊機構是本機的重要組成部分, 其導軌與張力傳感器的品質決定光纜送進的受力、均勻性與穩定性, 本機采用機床用導軌與傳感器, 保證了該品質以及壽命, 減少了維護。

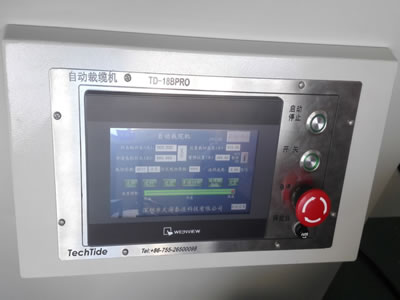

- 【觸摸屏】控制面板有"觸摸屏式"和"儀表按鈕式"可選.
性能特點：
- 自動化程度高：自動完成從原料到成品的整個作業過程，包括長度計量，計數，光纜展開，切斷及盤繞等。
- 長度計量精度高：采用隨動丈量的技術測量長度，消除因光纜打滑、扭曲等造成的測量誤差，并通過計量補償，達到高的測量精度。
- 效率高：以10米長度為例，平均單根裁剪時間為15秒。
- 操作簡單與靈活：只用一個按鈕，控制自動化運行的整個過程；在控制面板的專用儀表上設置長度及數量，直觀簡便；設置多個手動按鈕，啟動各種分解動作，方便實現特定的作業。
- 性能穩定：采用牢固的機械結構及精密的制造工藝，結合智能儀器儀表，設備穩定可靠。
- 可靠切斷：采用獨創的切斷方式，能可靠而徹底地切斷纖細的纖維絲。
- 具備校準功能：能夠在控制面板上方便地進行長度計量的校準，設置補嘗�！�
- 智能控制：采用智能軟件，控制與監視整個設備的運行，使運行平穩可靠。
技術參數：
- 長x寬x高 = 2.1米x 0.8米 x 1.1米
- 重量：80Kg
- 電壓：220VAC
- 功率：500瓦
- 送料速度：0.8米/秒
- 長度控制精度：0.5%
- 長度單位：米
- 長度計量最小單位：0.01米
- 最大計量長度：9999米
- 最大計量數量：9999根
- 光纜規格：DIA 2.0mm / 3.0mm單芯/多芯光纜
切刀加潤滑油：
- 目的: 切刀運行一段之后，需要添加潤滑油，使切刀往復運動順暢。

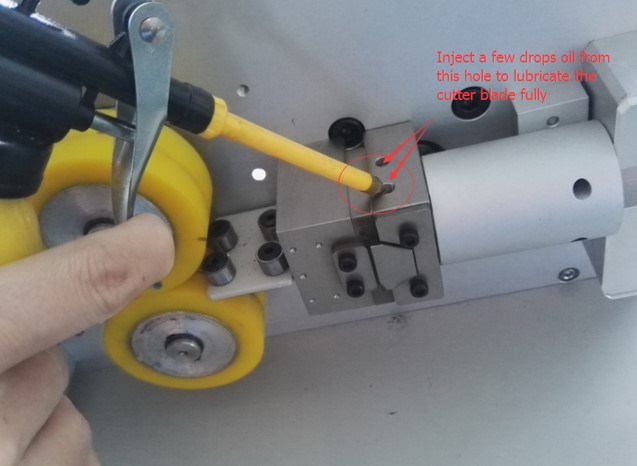

- 方法：用油槍向切刀上的注油孔進行注油（參見下圖），與此同時，反復按控制面板上“切刀”按鈕，觸發切刀往復運動，從而使注入的油充分流到切刀內部的結構中去。
切刀間隙調節：查看視頻
- 目的: 切刀運行一段之后，需要調節切刀之間的間隙，保證切斷比頭發絲還細的光纜。

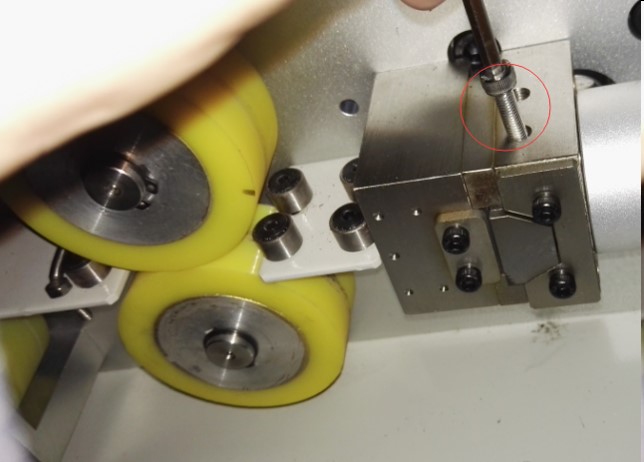

- 方法：用六角扳手將兩個M6螺釘擰入切刀上的緊固孔中（參見下圖），與此同時，反復按控制面板上“切刀”按鈕，觸發切刀往復運動，配合擰螺釘，使切刀在順暢往復運動的前提下，切刀間隙盡可能小。
