• 名稱: 12芯放線裁線機
• 型號: MYCL23-12
• 目錄：
• 用途
• 優點
• 控制面板
• 控制面板按鍵功能說明
• 控制面板操作說明
• 控制面板設置示例
• 系統檢測以及故障處理

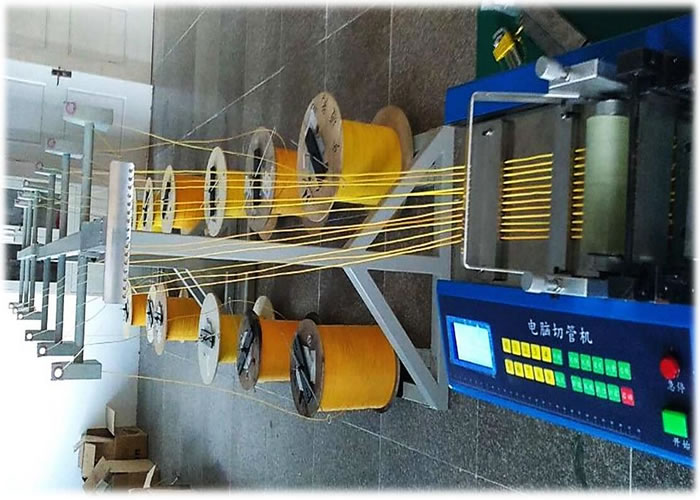

• 用于光纜的裁剪，將繞在料筒上的光纜展開，按照設定的長度與數量，裁剪成段。
• 本機可以同時對12個光纜桶進行裁剪，即同時裁切12根光纜，因此效率極高。

• 可同時裁纜12根: 效率特別高
• 精確設置: 可精確靈活地設置各種裁纜參數

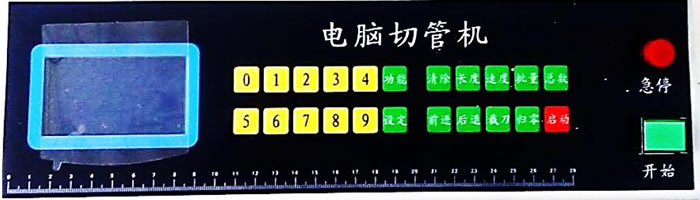

控制面板按鍵功能說明:

• +鍵：按此鍵滾輪正轉，若在設定長度時， 可用來設置小數點以后的數字。
• -鍵： 按此鍵滾輪反轉，若在設定長度時，可用來設置小數點以后的數字。
• CLR鍵： 按此鍵刀座單動1次，若在設定畫面，可用來清除設定錯誤數值。
• LEN鍵： 按此鍵之后，再按數字鍵可設定長度A的尺寸。
• SPD鍵： 按此鍵之后，再按數字鍵可設定速度范圍在00~99之間，數字越大速度越快，反之速度越慢。
• UNIT鍵： 按此鍵之后，再按數字鍵設定批量，范圍在0~999之間，若批量設為0，則不會暫停。
• TOL鍵： 按此鍵之后，再按數字鍵設定總數。
• CUT鍵： 按此鍵之后，再按數字鍵設定裁刀A的裁刀次數。
• CMP歸零鍵： 按此鍵即可清除已裁切次數顯示。
• RUN啟動鍵： 按此鍵即可開始工作。
• FUN功能鍵： 設定幾個特殊的參數。
• F0: [下刀延遲]氣缸刀下刀延遲時間再上刀。
• F1: [下刀間隔]氣缸刀每刀之間的延尺時間。
• F2: [批量暫停]單位批量的暫停時間設定。若設定值為0，則會一直裁切至總數到達時才停機，必須再按一次歸零（CMP）鍵，再按啟動（RUN）鍵才能再啟動.
• F3: [長度補嘗功能]設定長度與實際長度有誤差時可用此功能補償. X=Y+Y*(F3/1000)

控制面板操作說明:

1. 按"長度"鍵設定所要裁切管帶的長度；按"0～9"數字鍵輸入所需管帶的長度，按"+"或"-"鍵循環改變小數點后的數字，按"SET"鍵確認輸入，長度顯示剛才所設定的數值，也可按"CLR"鍵將輸入清楚，按"停止"鍵返回主畫面。
2. 按"SPD"鍵，設定走線的速度。數值越大速度越快，最小值0，最大值99。
3. 按"CUT"鍵，設定每次裁刀動作的次數。
4. 按"TOL"鍵，設定要裁切管帶的數量。
5. 按"UNIT"鍵，設定裁切多少數量為1批。

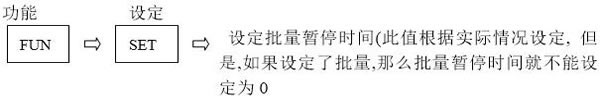

6. 按"FUN"鍵，再按數字鍵"2"，進行設定每次達到1批時需要暫停的時間。0～9秒，0表示無暫停。
7. 安裝好所要裁切的管件。
8. 按"RUN"鍵，啟動裁切控制。
9. 按"停止"鍵或"緊急停止"鍵，停止裁切動作。

【說明】以上設定數字后，必須按一次設定（SET）儲存設定值，若完成設定，欲返回主畫面，按停止（STOP）即可返回。

控制面板設置示例:

例如：需裁剪長度是80.5 m/m ，總數為1500條，每一包裝的數量是15條。

第一步: 打開電源， 進入操作畫面。

第二步: 設定切斷長度80.5 (按以下步驟依次操作)

•

  若按超數時, 可按后退(一)鍵, 返回到前一個數字;

---

•

---

•

---

•

  選擇合適的速度，速度由00~99分這100個速度段，數值越大速度越快，當材料伸縮性較大時或整卷材料較重又無輔助送料機配合時，速度應選擇較慢.

---

•

---

•

---

•
• 完成以上設置后按停止(STOP)鍵, 退出設置模式, 此時畫面上將顯示您所設定的各項參數。
• 若發現在設置錯誤, 例如, 長度設定成了800.5m/m, 其它正確, 即可重復第1步進行更正。
• 置入材料：調整好隔料板，隔料板固定材料，使材料不會左、右偏移，但請勿將材料夾住，以免影響到材料裁切長度的精確度。
• 將材料送至上滾輪與下滾輪接觸處, 按前進(+)鍵, 使材料前進至超過刀口位置, 按啟動(RUN)鍵, 此時就實現了[裁剪自動化]。

現象		測試	可能故障	解決方法
裁刀故障 屏幕提示"刀異常"，峰鳴器間斷報警	減速電機不轉	按下"裁刀"鍵，主板上D8發光管點亮，按下"裁刀"鍵，主板上D8發光管不亮	主板控制信號良好，故障出在交流驅動到減速電機之間 主板控制信號故障	請檢查主板到減速電機，啟動電容之間的連線。
	減速電機轉	用金屬物體接觸感應器，看感應器是否有指示。	如果無指示，感應器故障	請更換新的感應器
			如感應器正常	調整感應器和減速電機感應端的距離
		在感應器感應到物體時，檢查主板上D2放光管是否同時有點亮指示	有指示，感應器信號正確輸入到主板，主板出現故障	請聯系銷售商
			無指示，短路CON1接口在CON5方西的2個插針，此時如D2亮，則主板正常，否則故障出現在主板上	請聯系銷售商
步進電機不轉	按下"+"或"-"鍵，電機未向前或向后轉動	步進電機只向一個方向轉	步進電機驅動為 方向脈沖式，只向一個方向轉，說明驅動器的方向信號有問題，或驅動器有故障	請檢查主板和步進驅動器的連接。 如驅動器故障請聯系銷售商
		步進電機2個方向都不轉	查看步進驅動器上的電源是否有指示； 檢查驅動器，主板，步進電機之間的連線。	如不能解決請聯系銷售商
常見故障報警：
1.在裁刀異常時，蜂鳴器會間斷鳴叫且屏幕的右上角提示"刀異常"。此時按下"停止"鍵可以取消蜂鳴器報警。
2.在批量暫停時，蜂鳴器會出現間斷鳴叫，以提示是批量暫停，當批量暫停時間過去時，蜂鳴器會自動停止鳴叫。
3.工作時步進電機突然變慢，查看主板上D11發光管是否處于發亮狀態。如果D11點亮說明系統處于低電狀態，邊逆時針方向調整R25可調電阻，邊按下"停止"鍵，使D11熄滅，系統即可恢復正常。如D11無熄滅請聯系銷售商。
