本頁描述光纖跳線的生產制造工藝步驟.
光纖跳線又稱尾纖,包含光纜與光纖連接器,其中光纖連接器用于把兩條光纜對接起來,使光信號能夠從一條光纜傳遞到另外一條光纜.
為減小光信號在兩條光纜對接面的損耗, 對光纖對接端面的形貌有特定的要求,需要專用的生產設備和測試儀器,以及特定的生產工藝才能達到.
本文對該制造工藝進行總結,其經驗數據均來自于生產一線,得到生產與市場的驗證,具有實際的指導意義

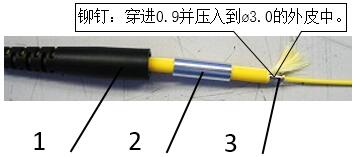

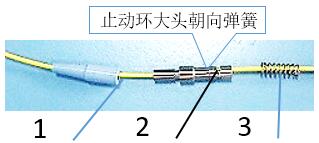

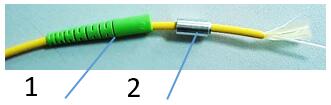

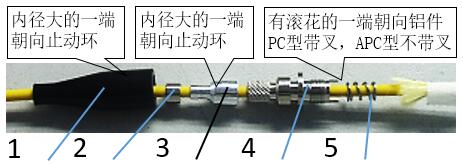

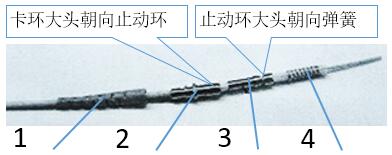

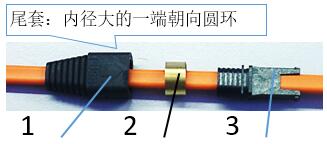

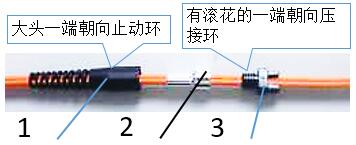

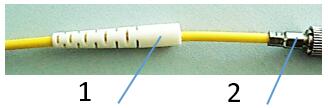

| 產品名稱 | 所有跳線/尾纖中性作業指導書 | 工序名稱 | 裁纜 穿件 | 文件編號 | THTD-SC-01 |
|---|---|---|---|---|---|
| 適用規格 | 所有跳線/尾纖 | 日期/版本 | 2008-12-13/A1 | 共 14 步 第 1 步 | |
| 操作說明 | 操作步驟 | ||||
|
|
|
||||
光纖裁纜機 (型號:TD-18A)
用于光纜(或類似物料)的裁剪，將繞在料筒上的光纜展開，按照設定的長度與數量，裁剪成段，然后收卷成盤。
標準型皮線裁纜機 (型號:TECH-PLJ01)
皮線裁纜機用于皮線光纜的展開、收卷與計長，將光纜筒上的光纜，裁剪成指定長度與收卷內徑的光纜圈。
標準型皮線裁纜機 (型號:TECH-PLJ01)
皮線裁纜機用于皮線光纜的展開、收卷與計長，將光纜筒上的光纜，裁剪成指定長度與收卷內徑的光纜圈。
12芯同步光纖裁纜機 (型號:MYCL23-12)
用于光纜的展開、收卷、計長與裁切。
能同時對12根光纜同步進行裁纜作業, 生產效率極高。
粗光纜大纜桶光纖裁纜機 (型號:TECH18BPRO)
用于光纜的展開、收卷、計長與裁切。
能裁切超大尺寸的纜桶, 適合大線徑的粗光纜。
