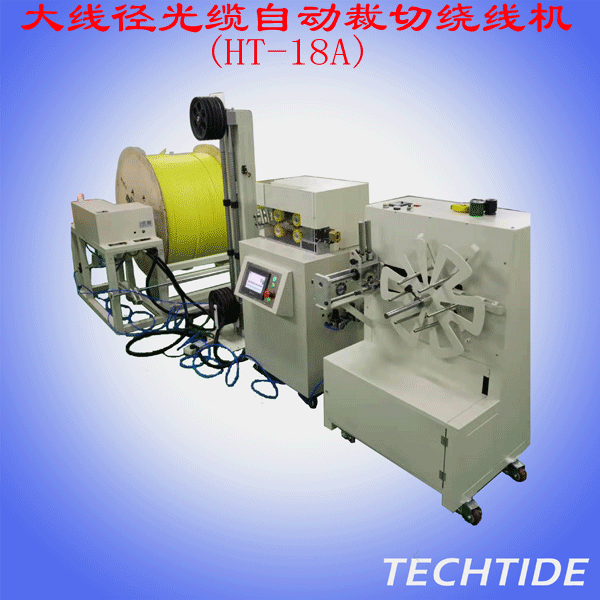

• 名稱: 大線徑光纜自動裁切繞線機
• 型號: HT-18A

---

目錄

• 用途
• 優點
• 技術參數
• 視頻

• 機器由放料機，張力架，裁切主機和排線收料機組成，用于室外光纜，多芯分支光纜等如Φ10mm以上線徑光纜裁切。
• 將繞在料筒上的光纜展開，按照設定的長度 與數量，裁剪成段，然后收卷成盤。

• 自動化程度高: 自動完成從原料到成品全部過程，包括測長，計數，光纜展開，切斷，排線和繞線。
• 纜盤升降方式:5T 電動升降機自動升降，氣缸閉合裝置，省時省力。
• 纜盤開合方式:氣動開合，氣缸推動頂錐鎖緊纜盤。
• 長度計量精度高:閉環步進電機計長，長度精度0.3%。
• 效率高:以Φ13.5mm,重量420KG的96芯光纜，裁切長度30米長度為例，平均單根裁切時間為35秒。
• 線纜不受拉力:張力架使放料與收料速度平衡，同時避免光纜受到額外拉力。
• 排線整齊美觀: 線纜光桿排線器和成圈頭使收線整齊美觀。
• 操作簡單與靈活:觸摸屏控制，可在一個界面，完成裁切長度，裁切數量，牽引速度等設置。
• 功能豐富:PLC與觸摸屏控制，可實現更多功能。如在裁切過程可在任意設定長度位置暫停，以便標識光纜。
• 切斷完全可靠:獨特的杠桿增力裁切機構，裁切力可達到1.5T能徹底有效裁切手工無法裁切的多芯/鎧狀光纜

• 電壓：220V AC，50/60Hz
• 功率：2.5KW
• 牽引速度：0-2m/s 可調
• 長度控制精度：0.3%
• 長度分辨率：2mm
• 裁切力：1.5T
• 光纜規格： Ф0.9 /Ф2.0 /Φ3.0 /Φ7.0mm單芯/多芯光纜
• 尺寸：長2100 x 寬800 x 高1100mm
• 凈重：250Kg
