- 名稱: 光纖端面檢測儀（又稱光纖端檢儀）
- 型號: TECH-S01
目錄：
- 端檢儀用途
- 端檢儀簡介
- 陶瓷插芯端面檢測作業指導
- 陶瓷插芯端面檢測標準
- 端檢儀規格參數
- 端檢儀實物圖片
端檢儀用途：
- 光纖端檢儀是一種光纖檢測儀，用來檢測光纖連接器的陶瓷插芯端面的質量，即陶瓷插芯端面特定的區域內是否存在超出限度的劃痕、污漬等缺陷。
端檢儀簡介：
- 該端檢儀采用了將端檢儀本體與顯示屏合二為一的設計,改變了傳統的兩部分分離的模式,使操作省時省力,占空間少;
- 略微傾斜的角度,能減輕操作者的視覺疲勞;
- 特有的測試端口設計,使對中與調焦非常便捷;
- 采用TFT真彩液晶屏以及遠心鏡頭, 圖像清晰又不刺眼;
陶瓷插芯端面檢測作業指導：
- 安裝端口

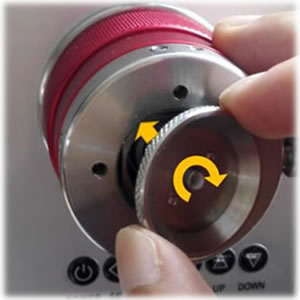

選擇與被測光纖連接器對應的端檢儀端口, 安裝到端檢儀上(參見右圖1)
將端口對準端口座, 右旋端口, 端口的外螺紋就旋入端口座的內螺紋孔中,直到擰緊不松動.
- 清潔端面

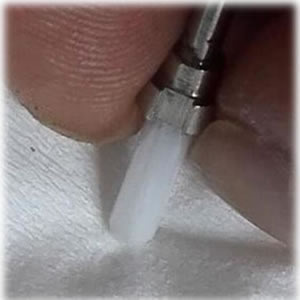

用無塵紙與酒精, 清潔光纖連接器的陶瓷插芯端面(參見圖2).
附帶檢測陶瓷插芯端面有無倒角, 如果沒有倒角, 一律判定為不合格;
- 對中調焦

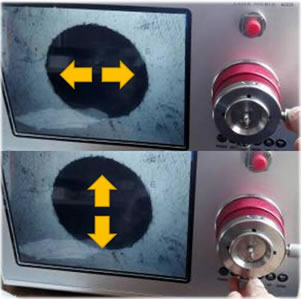

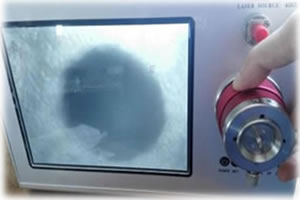

將被測陶瓷插芯插入到端口上,調焦(參見圖3)與調中(參見圖4), 使陶瓷插芯端面的纖心處于屏幕正中間, 畫面清晰;
- 目測判定
根據光纖連接器的陶瓷插芯端面檢測標準, 判定被測連接器的端面是否合格;
- 分倉處理
如果判定為合格,戴上對應規格的潔凈防塵帽; 如果判定為不合格品, 則不戴防塵帽，退回至研磨工位, 進行返磨;
流程圖:
陶瓷插芯端面檢測標準：
- 檢測區域劃分:
- 區域A: 直徑9um
- 區域B: 直徑25um
- 區域C: 直徑50um
- 區域D: 直徑125um
- 檢測標準:
根據IEC標準, 光纖連接器的陶瓷插芯端面劃分為4個區域(參見右圖: A,B,C,D區).
不同區域的缺陷標準不一樣, 這是因?yàn)椴煌瑓^(qū)域?qū)庑盘?hào)在光纖中的傳導作用不一樣.
| 區域 | 單模光纖品級標準 | 多模光纖品級標準 | ||||||
| 一級 | 二級 | 二級 | 三級 | |||||
| 端面狀況 | 總數 | 端面狀況 | 總數 | 端面狀況 | 總數 | 端面狀況 | 總數 | |
| 纖芯 | 線傷:無 點傷:無 玷污:無 |
0 | 線傷:無 點傷:無 玷污:無 |
0 | 線傷:無 點傷:無 玷污:無 |
0 | 線傷:寬度小于2.0um 點傷:直徑小于5.0um 玷污:無 |
1 |
| A區 | 線傷:無 點傷:無 玷污:無 |
0 | 線傷:寬度小于1.0um 點傷:直徑小于3.0um 玷污:無 |
1 | 線傷:寬度小于1.0um 點傷:直徑小于3.0um 玷污:無 |
2 | 線傷:寬度小于2.0um 點傷:直徑小于10.0um 玷污:無 |
2 |
| B區 | 線傷:無 點傷:無 玷污:無 |
0 | 線傷:寬度小于2.0um 點傷:直徑小于5.0um 玷污:無 |
2 | 線傷:寬度小于3um 點傷:直徑小于30um 玷污:直徑小于30um |
3 | 線傷:寬度小于3.0um 點傷:直徑小于30um 玷污:直徑小于30um |
4 |
| B區范圍內 | 缺陷總數0個 | 缺陷總數2個以?xún)?nèi) | 缺陷總數3個以?xún)?nèi) | 缺陷總數4個以?xún)?nèi) | ||||
| 邊緣 | 膠圈:寬度<2um;總長度<1/4圈 | 膠圈:寬度<3um;總長度<1/3圈 | 膠圈:寬度<5um;總長度不計 | 膠圈:寬度<5um;總長度不計 | ||||
| C區 | 線傷:寬度小于3um 點傷:直徑小于15um 玷污:直徑小于15um |
3 | 線傷:寬度小于5.0um 點傷:直徑小于30um 玷污:直徑小于30um |
3 | 不要求 | 不要求 | ||
| D區 | 不要求 | |||||||
端檢儀規格參數：
- 可檢測光纖連接器種類
普通單模（SM）、多模（MM）、保偏（PM）和其它特種光纖連接器 - 可檢測光纖連接器接頭型式:
FC/PC、FC/APC、SC/PC、SC/APC、ST/APC、LC、MU、MT-RJ、BD等 - 放大倍數 80倍, 200倍, 400倍
- 圖像輸出格式 模擬PAL
- CCD 1/3" 625線
- 圖像輸入端口 RCA
- 圖像輸出端口 RCA
- 對焦方式 手動
- 功耗 3W
- 工作溫度 +10~55°
- 顯示屏 8" TFT 800*600像素
- 體積 270 * 245 * 155 (mm)
- 重量 1.6Kg
- 電源 12 VDC 外置變壓器 (輸入110-240V AC, 50/60 Hz, 1.5 W)

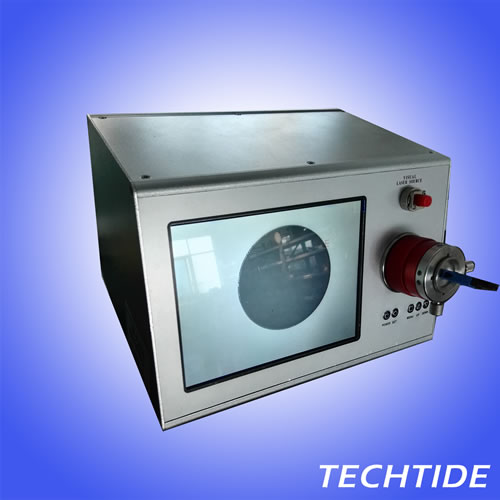

端檢儀實物圖片：
